Maker projekt z Olomouce — jak vznikla série 3D-tisknutelných vláčků kompatibilních s BRIO, IKEA a Lidl dřevěnými drahami.
Vítejte u příběhu BabyTrains (MINI)
Na jaře 2024 jsem si postesknul proč nejsou vlastně na dřevěné vláčkodráze třeba tramvaje 🚃🤷. Kolejí máme doma plno a děti to baví. Bydlíme v Olomouci, tak jsou tramvaje naším každodenním dopravním prostředkem a vnímáme je kolem sebe jako součást města. Tramvaj zatím stále čeká.
V tu dobu jsem měl pár měsíců svoji první 3D tiskárnu a postupně objevoval všechny taje a záhady světa 3D tisku a pomalu pronikal do modelování vlastních výtvorů. Nakonec jsem ve SketchUp vytvořil svůj první 3D model — Motorový vůz 810 „Orchestrion“. Když jsem přinesl domů vytištěný motoráček tak první dotaz byl „Jak se to tati zapíná aby to jezdilo?“. Jinak, nemá to motor. Nakonec se mi ze součástek podařilo vytvořit jezdící motoráček, ale rychle to moc nejelo a do kopce už vůbec. A tak to celé začalo.
Od motoráčku k BabyTrains
Čas plynul dál a další modely nepřibývaly, nějak nebyl čas. Až během léta 2025 se nenápadně zeptal kamarád jestli někdo nemá modely vláčků pro 3D tisk na dřevěné vláčkodráhy. Tady, tady prosím! 🙋♂️ Mám jeden, ale jen jeden. No tak mi to nedalo a už s určitou znalostí 3D modelování jsem začal tvořit. Na výstavě MakerFaire 2025 v Brně už jsem měl funkční prototypy jezdících lokomotiv a líbily se 😍
V současnosti řeším jak to posunout dále aby si každý mohl doma vytisknout tu svoji lokomotivu, měla motorek, jezdila do kopce i do zatáček, byla hezká, dobře se tiskla…
Odbočka k BabyTrains MINI
Z MakerFaire v Brně jsem si odvezl herní konzoli Picopad od Pájeníčko, včetně legendární hry VLAK 🚂 od Miroslava Němečka. Pak už stačila jen pověstná jiskra aby mě napadlo udělat lokomotivu ze hry VLAK jako 3D tištěný model který bude kompatibilní s dřevěnými vláčkodráhami.
Když mám lokomotivu, tak musím mít i vagony. No a některé vagony ze hry vypadají divně nebo nejsou vhodné pro 3D tisk, tak si udělám svoje. A když si udělám svoje, tak i lokomotivy… a efekt sněhové koule zařídil, že jsem si z vývoje BabyTrains odskočil udělat sérii modelů BabyTrains MINI na které jsem si natrénoval modelování, přípravu pro nonMMU tisk a tisíce dalších věcí které vás nenapadnou když si na začátku řeknete, že chceme mít jen pár lokomotiv a pár vagonků.
A co jsou to ty BabyTrains MINI?
Jsou to jakési „děti dětských vláčků“ — zjednodušené modely bez výrazných detailů (větrací mřížky, prolisy povrchů), jen se základními vizuálními prvky. Ideální pro začátečníky i jako rychlý víkendový projekt. BabyTrains MINI nebudou nikdy mít motor z jednoduchého důvodu — nemám tak malý a výkonný motor aby se tam vešel. To mě čeká v řadě BabyTrains.
Co lze dnes v sérii BabyTrains MINI najít?

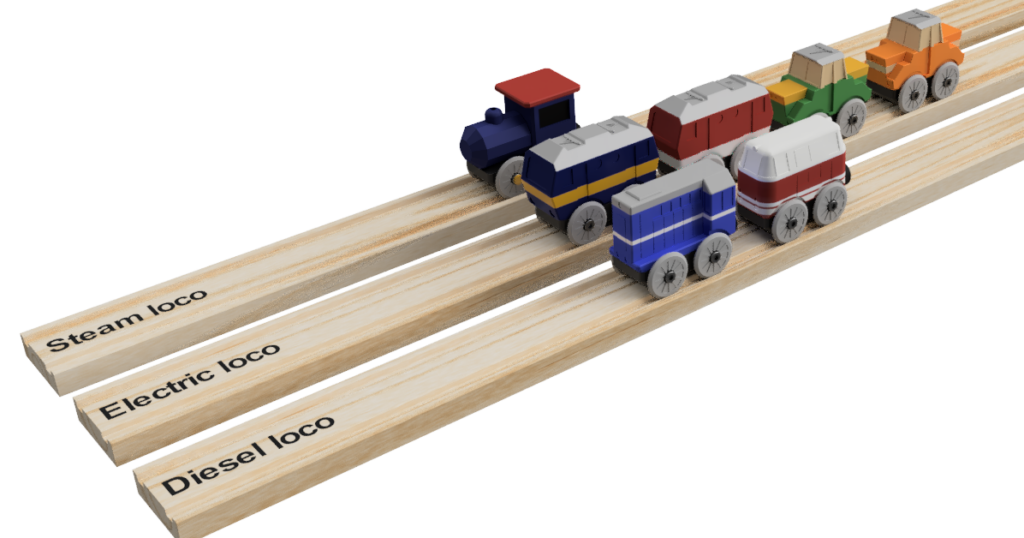

- 5 🚂 lokomotiv v různých designech:
- ⚡ ESO
- ⚡ Žehlička
- ☁ VLAK
- ⛽ Hektor
- ⛽ V180
- 4 🚃 typy osobních vagonů v různých designech:
- Bpjo „Patra“
- Bmto
- Typ B
- Rybák
- 8 🚃 typů nákladních vagonů
- 8 📦 typů nákladů
A další budou přibývat!
Všechny modely, které jsou vícebarevné, jsou připraveny jak pro MMU tisk tak pro tisk jedním extruderem a následné složení a slepení.
Pokud se vám žádný z designů nelíbí, jsou vždy k dispozici modely v jednobarevné verzi (označení SG — single colour).
Součástí série jsou podvozky, které jsou pro všechny BabyTrains MINI stejné, jen se v zásadě liší možností osazení jednoho nebo dvou spřáhel. Materiál potřebný pro sestavení je vždy uveden u jednotlivých součástek, ale v zásadě jde jen o M3 šrouby pro připojení kol k podvozku a pro spřáhlo čalounický hřeb a kruhový magnet. Zbytek si vytisknete na své tiskárně.
Označení souborů na Printables
Všechny soubory modelů série BabyTrains (vč. MINI) jsou na Printables nahrány pod unikátními ID:
- Formát ID:
BTM-CC-XXXXX, kdeBTM= BabyTrainsMini (nebo jen BT pokud je díl pro celou sérii BabyTrains)CC∈ {BG= Bogie (podvozek)LC= Loco (lokomotiva)WC= Wagon car (skříň osobního nebo nákladního vagonu)CG= Cargo 3D (náklad)CT= Cargo token (náklad pro vložení žetonu zboží)
}
XXXXX= pětimístný písmenkový kód odvozený z anglického názvu dílu (A–Z)
Jak začít?
Pokud chcete mít doma vlastní BabyTrains MINI, tady jsem vám připravil jednoduchý návod.
Chci lokomotivu!
- Potřebuju podvozek. Ale jaký? Jedno nebo dvě spřáhla? Alias budu chtít mít možnost zapřáhnout dvě lokomotivy za sebe jako opravu, nebo mi stačí jen zadní spřáhlo jako u kupovaných lokomotiv?
- Jedno spřáhlo: BTM-BG-C1A2 — podvozek: spřáhlo vzadu, uchycení skříně na obou stranách
- Dvě spřáhla: BTM-BG-C2A2 — podvozek: spřáhlo na obou stranách, uchycení skříně na obou stranách
- Pro sestavení podvozku potřebuju vytisknout ještě 4 kola (verze pro M3 šroub) a sestavit jedno nebo dvě spřáhla.
- Teď si jen vyberu jestli chci třeba ESO, Žehličku nebo třeba Hektora a případně v jakém předpřipraveném designu. Pokud se vám žádný z designů nelíbí, jsou vždy k dispozici modely v jednobarevné verzi (SG).
- Vše si vytisknu a pak jen složím.
- Hotovo ✅
No a teď potřebuju vagony!
Postup je zcela stejný jako pro lokomotivu. Takže doporučuju objednat kupované součástky raději ve větším množství. Osobní nebo nákladní vagon? A když nákladní, tak jaký náklad?
Co mě ještě čeká?
Připravené sety součástek a elektroniky pro BabyTrains k prodeji
Pokud půjde vše dobře, chtěl bych v květnu 2026 na MakerFaire v Praze ve spolupráci s některým z českých výrobců spustit prodej hotové řídicí desky a dalších potřebných součástek, které si kdokoliv bude moci objednat a snadně osadit do své vytištěné lokomotivy BabyTrains.
Budovy, přejezdy…
Společně s myšlenkou na motorové lokomotivy se pojí myšlenka na „chytré“ doplňky ke kolejím. Zatím jsou v plánech daleké budoucnosti třeba přejezdy s automatickými závorami nebo stanice které zastaví lokomotivy BabyTrains sami. Možností je spoustu a třeba se zapojí i komunita.
Další modely
Rozhodně se můžete těšit na další modely BabyTrains a BabyTrains MINI. Ať už běžných lokomotiv, vagonů a nákladů, nebo i těch sezónních nebo tematických.
Originální verze tohoto článku (CZ + EN) vyšla také na Printables.com. Pokud chcete podpořit projekt, můžete autorovi poslat Tip přímo přes Printables.
